Железобетонные шпалы и плиты — это ключевые элементы инфраструктуры, применяемые в строительстве дорог, железнодорожных путей, мостов, тоннелей, а также в промышленном и гидротехническом строительстве. Железобетонные изделия обладают высокой прочностью, долговечностью и устойчивостью к внешним воздействиям, благодаря чему они повсеместно заменяют древесину и другие материалы. В этой статье мы разберём, что такое железобетонные шпалы и плиты, как купить плиты жби , какие виды существуют, где они применяются и как правильно выбрать нужное изделие.
Железобетонные шпалы: виды и назначение

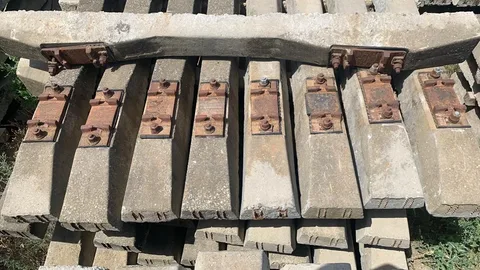

Шпалы — это опорные элементы железнодорожного пути, которые укладываются на балластный слой и служат основанием для рельсов. Железобетонные шпалы пришли на смену деревянным благодаря своей долговечности, устойчивости к гниению и большей несущей способности.
Основные преимущества железобетонных шпал:
- Срок службы — до 40–50 лет.
- Высокая нагрузочная способность (для высокоскоростных и грузовых магистралей).
- Устойчивость к перепадам температур, влаге и химическим реагентам.
- Не нуждаются в пропитке антисептиками и регулярной замене.
Виды железобетонных шпал по конструкции:
- С раздельным скреплением — рельсы крепятся к шпале через подкладку с помощью костылей или шурупов. Используются на участках с интенсивным движением.
- С безраздельным скреплением — рельсы прикрепляются напрямую с помощью приварных или болтовых соединений. Применяются на линиях с меньшими нагрузками.
Основные типоразмеры шпал (согласно ГОСТ 33300-2015 и ТУ):
- Длина — от 2,4 до 2,7 м.
- Ширина — 25–30 см.
- Высота — 15–22 см.
- Класс бетона — В30–В45.
По области применения шпалы делятся на:
- Для магистральных железных дорог общего пользования.
- Для подъездных путей и промышленных веток.
- Для метрополитена и трамвайных линий.
Железобетонные плиты: виды и сферы применения
Железобетонные плиты — это плоские или профилированные изделия, используемые для создания покрытий, перекрытий, оснований и защитных слоёв в строительстве. Они могут быть сборными или монолитными, предварительно напряжёнными или обычными.
Основные виды плит:
- Дорожные плиты (ПДН, ПАГ) — используются для строительства временных и постоянных дорог, аэродромов, площадок для тяжёлой техники. Обеспечивают высокую нагрузку и не требуют сложного основания.
- Перекрытия (ПК, ПБ, ПНО) — пустотные или ребристые плиты а так же купить сваи жби для перекрытия зданий. Широко применяются в жилом и промышленном строительстве.
- Фундаментные плиты (ФЛ, ФП) — используются для устройства ленточных и плитных фундаментов, особенно на слабых грунтах.
- Стеновые панели — вертикальные плиты для наружных и внутренних стен зданий.
- Тротуарные плиты — предназначены для мощения пешеходных зон, парков, скверов.
Ключевые параметры плит:
- Толщина — от 80 до 300 мм.
- Длина — от 1 до 12 м.
- Ширина — от 1 до 3 м.
- Класс бетона — от В15 до В60.
Сравнительная таблица шпал и плит
| Параметр | Шпалы железобетонные | Плиты железобетонные | Назначение | Опорные элементы для рельсов | Покрытия, перекрытия, основания, стены | Основные виды | С раздельным и безраздельным скреплением | Дорожные, фундаментные, перекрытий, тротуарные | Размеры | Длина до 2,7 м, высота 15–22 см | Длина до 12 м, толщина 8–30 см | Класс бетона | В30–В45 | В15–В60 | Срок службы | 40–50 лет | 25–100 лет | Область применения | Железные дороги, метро, трамвайные пути | Дороги, фундаменты, перекрытия, благоустройство |
|---|
Как выбрать железобетонные шпалы и плиты
Чтобы изделия прослужили долго и без отказов, важно учитывать ряд факторов при их выборе.
- Назначение и условия эксплуатации — дорожные плиты должны выдерживать нагрузку от тяжёлого транспорта; перекрытия — нести вес здания; шпалы — обеспечивать устойчивость рельсов.
- Тип нагрузки — статическая, динамическая, ударная, вибрационная. Для высоких нагрузок выбирайте изделия с повышенным классом бетона и усиленным армированием.
- Климатические условия — в зонах с морозами нужна морозостойкость не ниже F200–F300. Для агрессивных сред (болота, химические предприятия) — специальные бетоны.
- Сертификация и соответствие ГОСТ — обязательно проверяйте наличие паспортов качества, результаты испытаний.
- Размеры и допуски — все геометрические параметры должны соответствовать проекту. Отклонения свыше ±5 мм могут усложнить монтаж.
- Производитель — отдавайте предпочтение крупным заводам ЖБИ с контролируемым производством и положительной репутацией.
Монтаж и эксплуатация
Правильный монтаж и соблюдение эксплуатационных норм значительно продлевают срок службы ЖБИ.
Укладка шпал
- Шпалы укладываются на балластный слой (щебень, гравий) с выравниванием по высоте.
- Крепление рельсов осуществляется через специальные подкладки и костыли/шурупы.
- Необходимо соблюдать равномерность зазоров и вертикальность установки.
Укладка плит
- Требуется ровное и подготовленное основание (песчаная или щебёночная подушка).
- Плиты укладываются с соблюдением проектных зазоров и перевязки швов.
- Для дорожных плит обязательно заполнение швов цементным раствором или битумом.
- Перекрытия требуют надёжного опирания на несущие стены и подъёмно-монтажного оборудования.
Где купить шпалы и плиты
Шпалы и плиты железобетонные можно приобрести на заводах ЖБИ, в строительных базах и через дистрибьюторские сети. При выборе поставщика обращайте внимание на:
- Наличие всех необходимых документов (сертификаты, паспорта).
- Соблюдение сроков поставки и наличие собственного транспорта для доставки.
- Гарантийные обязательства и послепродажное обслуживание.
Плиты и шпалы железобетонные — это основа прочности и долговечности инфраструктурных объектов. Правильный выбор изделий по типу, размерам, классу бетона и армированию гарантирует надёжную эксплуатацию на протяжении десятилетий. При проектировании и строительстве всегда ориентируйтесь на требования нормативных документов и профессиональные рекомендации, а также проверяйте качество продукции у проверенных поставщиков.
